7、孔形状和孔排布

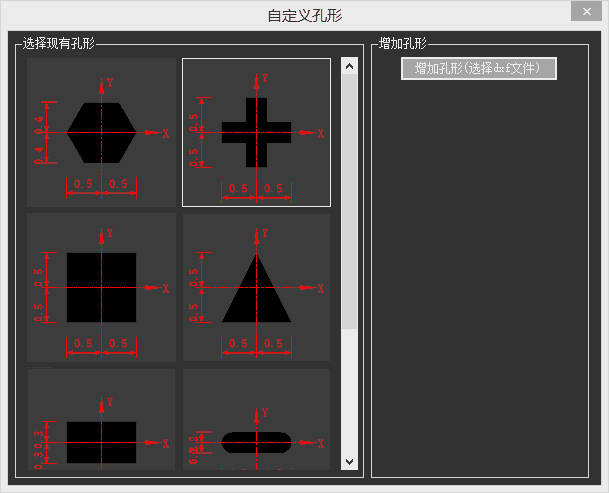

孔形状：指冲孔的孔形，分为圆孔和其他。默认为圆孔，其他指自定义孔形。左侧为软件预制的孔形，左键点击选择，右键点击删除。

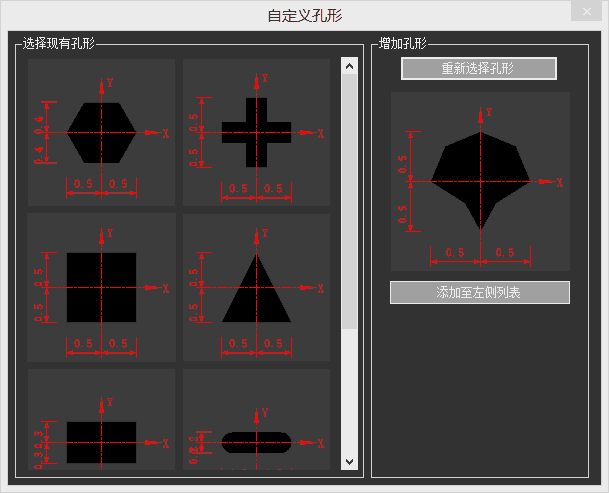

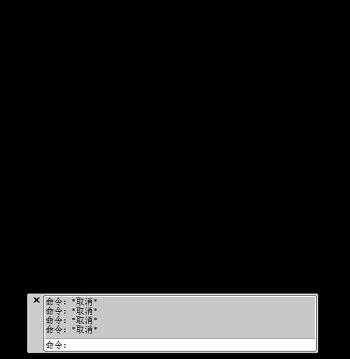

增加孔形：指添加自己绘制的孔形，一般采用cad绘制，孔形须为闭合多段线，保存为dxf格式。软件可以识别dxf文件的多段线，确认形状后添加至左侧列表并选中即可。

如何制作孔型？

自定义孔形绘制时外轮廓尺寸应尽可能控制在1mmX1mm尺寸内。如用户设置了10mm的孔径，则软件会将改造型孔径放大10倍，用1mm的单位尺寸为方便换算孔径。

旋转：当勾选“其他”时，旋转按钮激活。旋转即孔旋转，设置一个旋转规则，软件即可按旋转规格旋转孔径。

如何设置旋转？

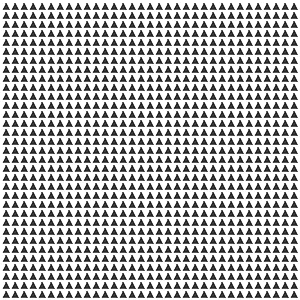

自定义孔形中选择三角形孔，看一下对应的旋转效果。

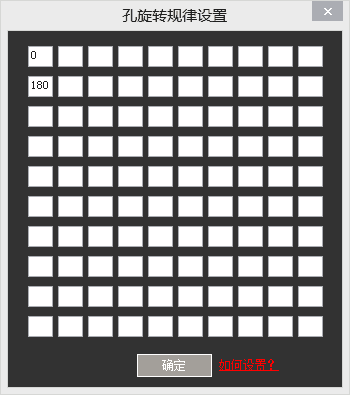

(1)设置隔行旋转180度,即第一行旋转0度，第二行旋转180度

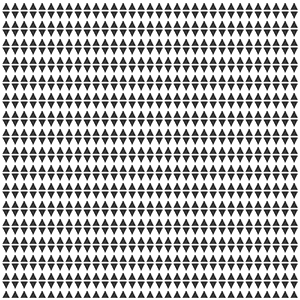

效果

(2)设置间隔旋转180度,即相邻孔间各差180度

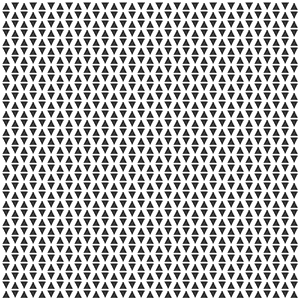

效果

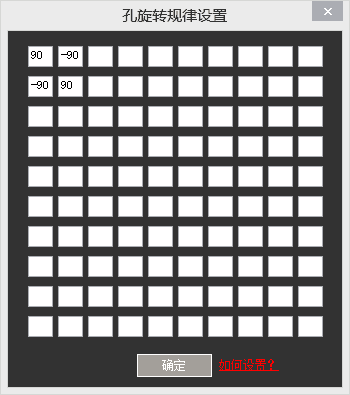

再看看旋转90度的效果，-90指顺时针旋转90度，90指逆时针旋转90度。

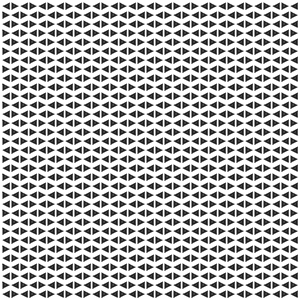

效果
