1、总尺寸和孔间距

总尺寸：项目实际尺寸。如要做一个宽5米高3米的冲孔板项目，则宽输入5000，高输入3000

孔间距说明和建议

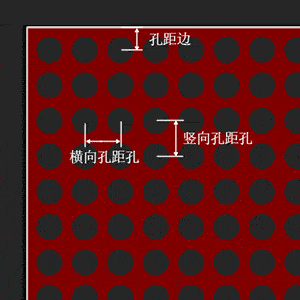

孔间距：孔中心点之间距离。孔距边为孔中心点到板边缘的距离。孔距孔为相邻孔中心点之间的距离。

设置孔间距时，需提前考虑好，最大孔打算做多少。如最大孔为40mm，则孔间距可以设置在45mm，即孔之间净尺寸留5mm(常规尺寸：加工设备对孔之间间距有要求，间距太小加工时板容易变形)，孔距边可以设置为30mm，即孔边缘距离板边缘为30-40/2=10mm(常规尺寸：加工设备对孔离板边缘有要求，间距太小板折边时容易把孔拉变形)

孔距孔细分为横向孔距孔和竖向孔距孔，点击"孔间距"右下角的设置按钮设置。

默认横向孔距孔数值与竖向孔距孔一致。如取消顶部勾选框，可设置成不同数值。

以下图这张渐变图案为例。

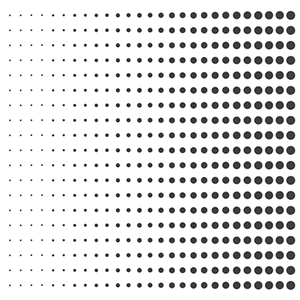

默认横向孔距孔数值与竖向孔距孔一致的效果。

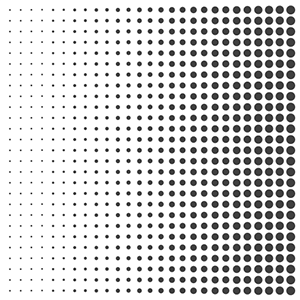

竖向孔距孔设置大一点。

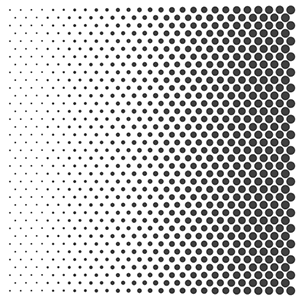

竖向孔距孔设置小一点，并且"孔排布"中设置梅花排布。

竖向孔距孔设置小一点，并且"孔排布"中设置梅花排布，且“孔形状”选择正六边形。

竖向孔距孔设置小一点，并且"孔排布"中设置梅花排布，“孔形状”选择三边形，并勾选且设置“孔旋转”。
