2、分格设置

分格设置：勾选分格设置，软件开启绘制分格功能。软件只能绘制水平和竖直的直线分格，无法绘制异型分格。

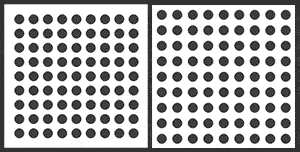

距边锁定：不勾选情况下软件按孔距孔锁定绘制，即孔距边尺寸为实际计算值；勾选情况下软件按孔距边锁定绘制，即孔距孔为实际计算值。如：孔距孔设置为30，孔距边设置为20.不勾选情况下，孔距孔尺寸不变，孔距边根据实际情况计算得出为22.5；勾选情况下，孔距边不变，孔距孔根据实际情况计算得出为31.72。下图中左图为不勾选效果，右图为勾选效果。

分格尺寸：分格尺寸以“，”隔开，如总尺寸中宽度为5000，可以写成“800,1000,1000,1000,1200,”，各尺寸相加等于总尺寸，软件精确到小数点后一位。

也可以简化填写，3个1000的分格可以写成1000*3；2000三等分可以写成2000/3*3,其中"2000/3"指单个分格宽度，"*3"指分格数量。

缝宽按实际需求填写。如密拼则填0。

填写完成后点击右下角的“分格校核”，以核对各分格的相加后的尺寸与前面的总尺寸是否一致。
