3、底色和底图

底色：可以选择白色和黑色，一般按默认的白色即可。

何为尺寸锁定？

底图-尺寸锁定：由于版面限制，孔距孔参数的设置，导致生成的底图尺寸较小，比如只有100X80像素。这个尺寸的底图，在软件中操作不方便，所以软件默认会放大底图，比如放大为188x150像素，以便于用户操作，在执行的时候软件又会自动把图缩小的100x80像素，用户使用不受影响。但图像的放大与缩小过程，会导致像素色彩质量损失。

“尺寸锁定”是一个比较重要的功能，如果您是比较追求效果的设计师且会ps，应尽量勾选该项。如《三角形流水状渐变排孔》操作是就需要尺寸锁定，软件会计算该图片中每一个像素点，每一个像素点都会得到转化，如果想要控制图案某个部位的效果，只需要调整这个部位的色彩明暗度就行。

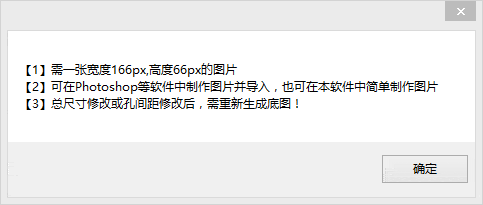

底图-生成底图:软件根据前面的参数生成底图。软件会提示需要图片的大小。用户可以在Photoshop中制作好该尺寸的图，然后插入。

为什么底图这么小？

打个比方：有一幅20米的画，要挂到10米的房间里，那就得缩小画的尺寸，画缩小多少取决于房间的大小。软件会自动计算出缩放尺寸，就是提示的底图尺寸。画缩小意味着图像细节的丢失，但这无可奈何。

如何加大底图？？

先了解一下底图计算方法：版面尺寸除以孔距孔尺寸就是底图尺寸。比如：版面宽度2000mm，孔距孔20mm，那么底图的宽度就是2000/20=100像素(大概为100像素，因为软件还要考虑孔距边尺寸的折减，此处不作详细介绍)，如果想要加大底图的宽度，那么就只能减小孔距孔尺寸。孔距孔尺寸的减小，意味着最大孔径也得减小(因为最大孔径必须小于孔距孔尺寸，不然相邻孔之间就重叠了)，原先可以设置3~15mm的孔径，现在只能设置3~10mm或者更小。更小的孔径区间，意味着图案更扁平化，对比度更小，冲孔图案更模糊。
